Сигнализация prestige

Семейство автомобильных охранных сигнализаций с дистанционным управлением Prestige  — одно из самых современных систем охраны автомобиля, разработанных американской фирмой Audiovox Prestige.

На отечественном рынке представлено несколько моделей этого семейства: APS100, APS150, APS250, APS250S, APS300R, APS350, APS400 (рис. 1.40), APS600. Системы характеризуют высокий уровень охраны автомобиля, надежность, удобство уста­новки и эксплуатации. В системах APS250, APS400 и APS600 для управления применяется динамический код, который полностью защищает автомобиль от уго­на, даже с применением современных электронных средств. Сигнализация APS250S сертифицирована Госстандартом России и соответствует требованиям ГОСТ 27990-88 и ГОСТ РФ 50009-92. Все системы семейства Prestige APS име­ют сложную конфигурацию и реализуют строгий подход к решению задачи за­щиты автомобиля, пассажиров и груза.

В качестве характерного примера рассмотрим работу охранной сигнализа­ции Prestige APS300R.

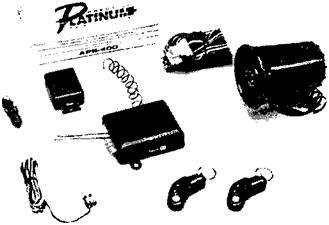

рис. 1.40. автосигнализация prestige aps400

Рис. 1.40. Автосигнализация Prestige APS400

Автосигнализация Prestige APS300R

Брелки-передатчики, имеющиеся в комплекте системы рис. 1.41, предваритель­но запрограммированы па заводе-изготовителе. Однако вы можете самостоятель­но изменять функции кнопок по своему желанию.

Функции и дополнительные устройства системы:

- Программируемые пользователем брелки-передатчики с цифровой кодиров­кой Tri-State, обеспечивающей более 500 тысяч секретных комбинаций.

- Мгновенное дистанционное включение и выключение режима охраны с помощью брелка-передатчика.

- Дистанционное запирание/отпирание замков дверей.

- Блокировка стартера автомобиля при включении режима охраны.

- Сервисный переключатель "Valet" для временной блокировки системы, не­обходимой при утрате брелков-передатчиков и при выполнении сервис­ных работ.

- Программируемая 6-ти тональная сирена.

- Включение/выключение системы со звуковым сигналом подтверждения.

- Световая индикация габаритными огнями при включении и выключении системы, а также при срабатывании сигнализации.

- Внутрисалонное освещение включается при дистанционном выключении режима охраны, предоставляя дополнительное удобство пассажирам.

- Программируемая функция автоматического запирания /отпирания две­рей при повороте ключа зажигания.

Светодиодный индикатор состояния системы

Режим "Паника", дистанционно включае­мый с расстояния до 25 м.

По каналу 2 брелка-передатчика осуще­ствляется управление замком багажни­ка.

Дополнительный радиочастотный канал передатчика предназначен для выполне­ния следующих функций:

рис. 1.41. брелок-передатчик авто­сигнализации prestige aps300r

Рис. 1.41. Брелок-передатчик авто­сигнализации Prestige APS300R

— дистанционный запуск двигателя. Позволяет запускать двигатель путем нажатия кнопки радиобрелка, нахо­дясь при этом внутри помещения. Это здорово холодным зимним утром! (Только для автомобилей с инжектор­ным впрыском топлива и автомати­ческой коробкой передач);

— дистанционно, из салона автомобиля открывать двери гаража.

На рис. 1.42 показан внешний вид системы Prestige APS300R, а на рис. 1.43 приведена схема подключения сигнализации к элементам автомобиля.

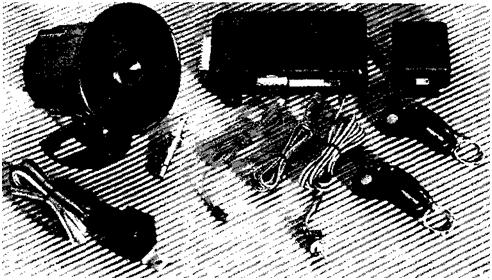

рис. 1.42. система prestige aps300r

Рис. 1.42. Система Prestige APS300R

рис. 1.43. схема подключения сигнализации prestige aps300r

Рис. 1.43. Схема подключения сигнализации Prestige APS300R

Технические характеристики системы:

Ток, потребляемый в режиме охраны, мА....................................................................... 15

Задержка включения системы, с.............................. ;.......................................................... 5

Длительность сигналов тревоги:

Количество циклов............................................................................................................. 4

Продолжительность цикла, с......................................................................................... 60

Задержка пассивного включения системы (после закрытия

Последней двери) через, с..................................................................................................... 30

Цепи управления дополнительными устройствами:

Коммутируемый ток первой цепи, А............................................................................ 10

Коммутируемый ток второй цепи, мА...................................................................... 300

Количество входов для подключения датчиков ............................................................ 4

Количество каналов приемника.......................................................................................... 2

Характер сигналов световой и звуковой индикации системы Prestige APS300R

Значение сигналов светодиодного индикатора:

- быстрое мигание — пассивное включение режима охраны;

- медленное мигание — режим охраны включен;

- выключен (не горит) — режим охрана выключен;

- постоянно горит — включен служебный режим;

- 3 вспышки — пауза — сработала зона 3 (попытка пуска двигателя);

- 2 вспышки - пауза — сработала зона 2 (сработали основные датчики);

- 1 вспышка - пауза — сработала зона 1 (сработали дополнительные датчики).

Сигналы подтверждения сирены:

- 1 сигнал — охрана включена;

- 2 сигнала — охрана выключена;

- 3 сигнала — оставлена открытая дверь;

- 4 сигнала — попытка проникновения.

Таблица 1.11. Основные характеристики автосигнализаций Prestige APS

Основные функции

APS150

APS250

APS300

APS400

APS600

Защита дверей, капота, багажника, люка, стекол



Блокировка пуска двигателя





Реакция на удары и трогание с места. Датчик Shock Sensor



Невозможность подбора кода. Динамический код постоянно изменяется при постановке и снятии автомобиля с охраны







Защита автомобиля при отключении аккумулятора. Автономное питание сирены











Память на воздействие. Система запоминает все воздействия на автомобиль и сигнализирует об этом



Защита от подбора радиоключа. Система снабжена защитой кода от попыток подобрать его с помощью сканера



Защита от нападения (функция "Паника"). Позволяет отпугивать предполагаемого злоумышленника и привлекать внимание окружающих



Самокодирование. Если вам потребуется изменить код управления, вы можете это сделать самостоятельно при помощи эксклюзивной системы самокодирования



Пассивная постановка на охрану. Автоматически включает режим охраны после закрытия всех дверей



Бесшумная постановка на охрану (без подачи звукового сигнала сирены)



Датчик падения напряжения



Сервисный ключ "Valet". Отключает систему в случае ремонта автомобиля, длительного хранения и т. п., когда использовать сигнализацию нецелесообразно



Индикация габаритными огнями:

- 1 вспышка — охрана включена;

- 2 вспышки — охрана выключена;

- 3 вспышки — попытка проникновения.

Основные функциональные возможности автосигнализаций Prestige APS при­ведены в табл. 1.11.
